BrainNet viewer可以用来制作什么样的脑图，如何选择合适的呈现方式？
BrainNet Viewer 是一款常用的脑网络可视化工具，支持多种脑图类型。根据研究需求不同，可选择以下几种呈现方式：
| 图示类型 | 适用场景 |
| 皮层图 | 展示全脑皮层的统计差异图（如ALFF、ReHo、GMV组间差异） |
| ROI图 | 展示感兴趣脑区或网络的解剖位置 |
| 球形图 | 展示节点（脑区）的空间分布，常用于坐标可视化 |
| 球棍图 | 展示脑网络节点之间的连接关系（功能/结构连接） |

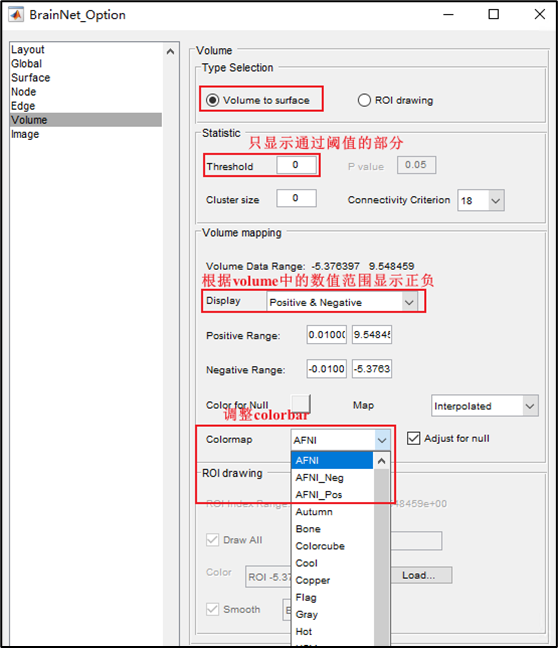

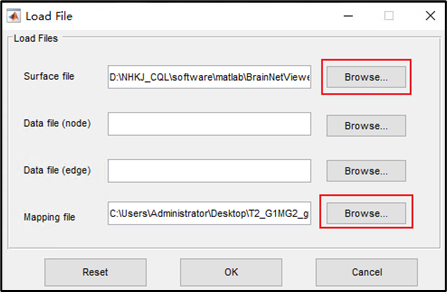

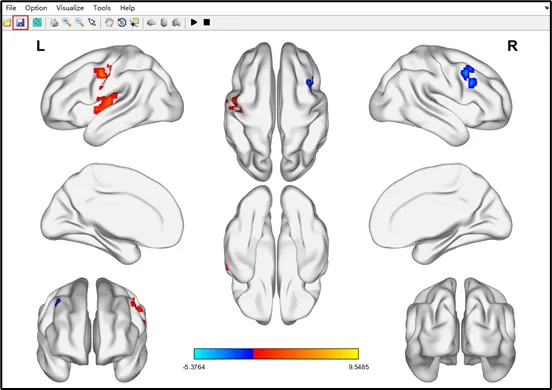

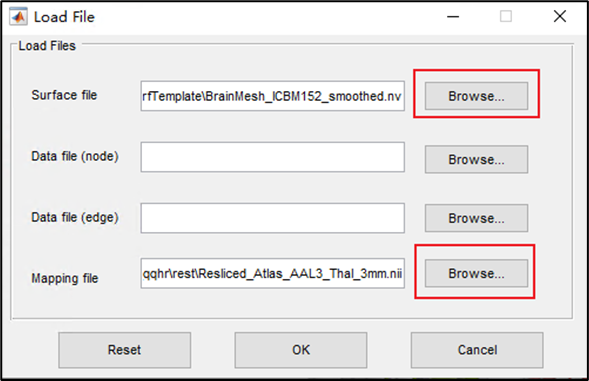

用途：软件可将三维NIFTI统计文件（如 ALFF、ReHo、GMV值组间差异）直接渲染在大脑皮层，通过的不同颜色以映射脑区的差异方向与强度，直观展示全脑皮层的激活 / 减弱、升高 / 降低区域。使用场景举例：基于体素的统计分析结果（ALFF、fALFF、ReHo、DC、基于种子点的功能连接、基于种子点的格兰杰因果分析等）1)输入文件：在Surface files中选择底板文件，Mapping file中选择要呈现的NIFTI文件，如指标差异结果文件（例如T2_G1MG2_grfp01_05_TT_CSauto_CC.nii）。2)参数调整：在Volume中选择Volume to surface后可根据下图参数说明进行调整。

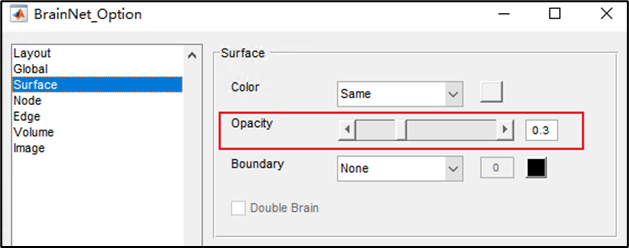

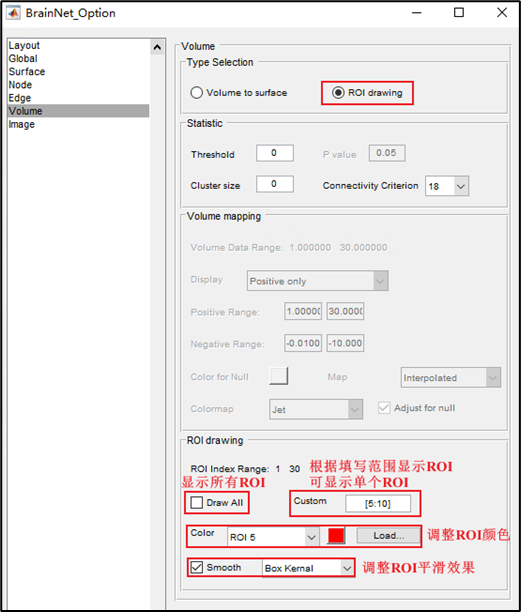

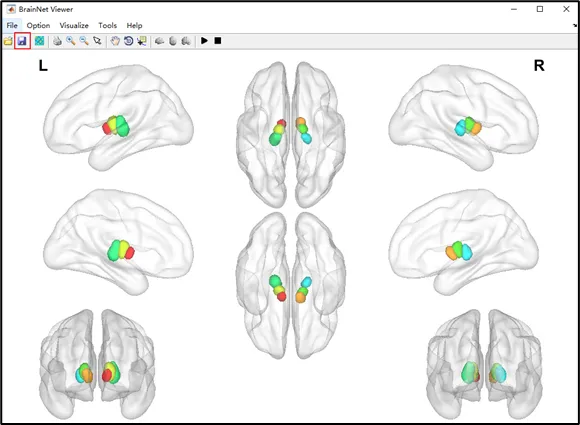

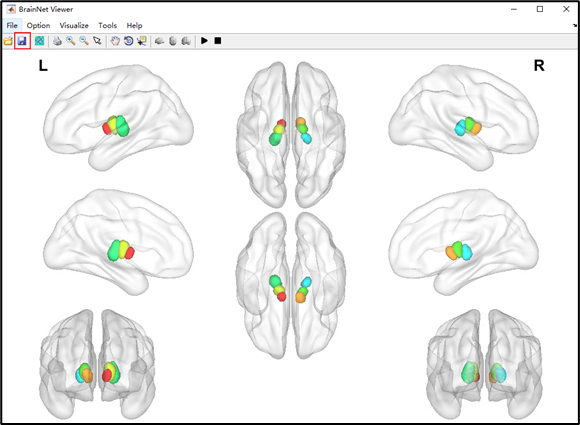

用途：展示分析中的感兴趣脑区或网络，使用半透明底板和不同颜色ROI，清晰呈现ROI的解剖位置。1)输入文件：在Surface files中选择底板文件，Mapping file中选择要呈现的脑区或网络文件（NIFTI格式）。2)底板透明度：在Surface中调节底板透明度，常用数值为0.3。3)参数调整：在Volume中选择ROI drawing后可根据下图参数说明进行调整。

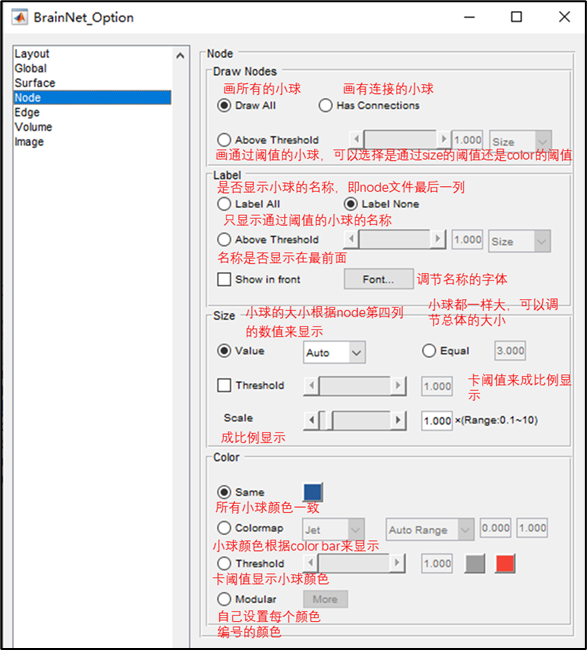

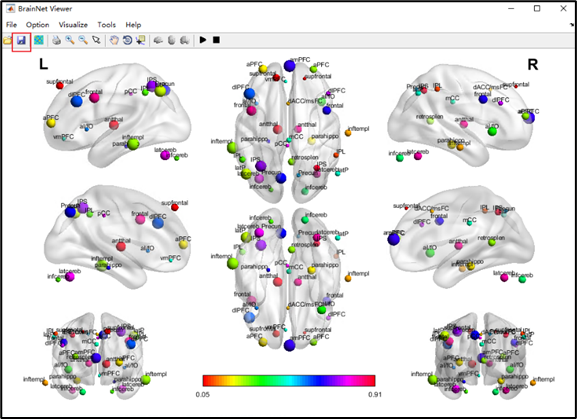

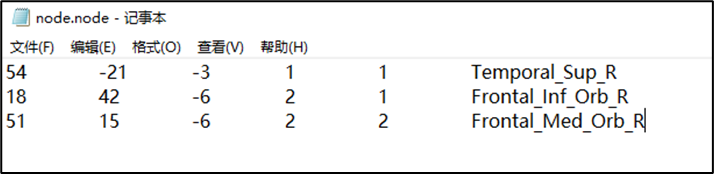

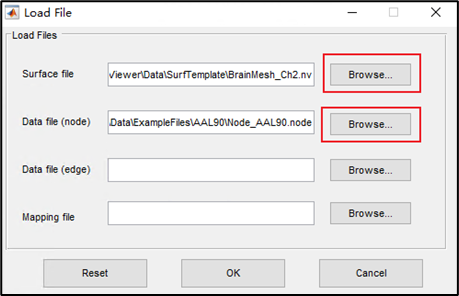

用途：仅展示节点（小球）的空间分布图，适用于已知脑区坐标的情况。通过小球颜色、大小区分脑区所属网络或效应量大小。1)Node文件制作：新建一个记事本，格式内容为[x y z 颜色 大小 名称]。一行为一个小球，x y z为小球的坐标，颜色可以用于区分不同的脑区或不同的网络，大小可以用于区分不同的效应量或者体素数量，名称后续可选择性的呈现在球图中。制作好后可将该文档修改为“.node”格式；2)输入文件：在Surface files中选择底板文件，Data file (node)中选择要呈现的node文件。3)底板透明度：在Surface中调节底板透明度，常用数值为0.3。4)参数调整：在Node中根据下图参数说明进行调整。

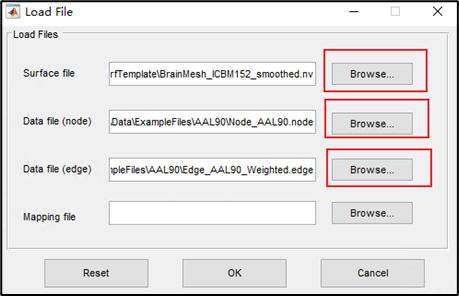

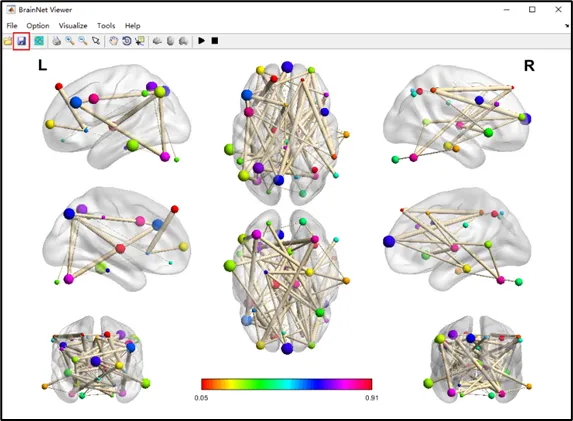

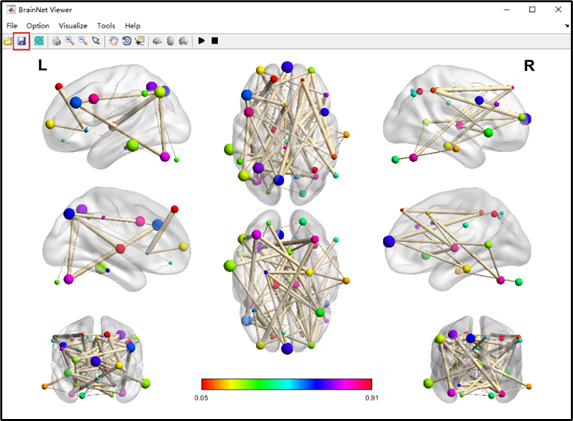

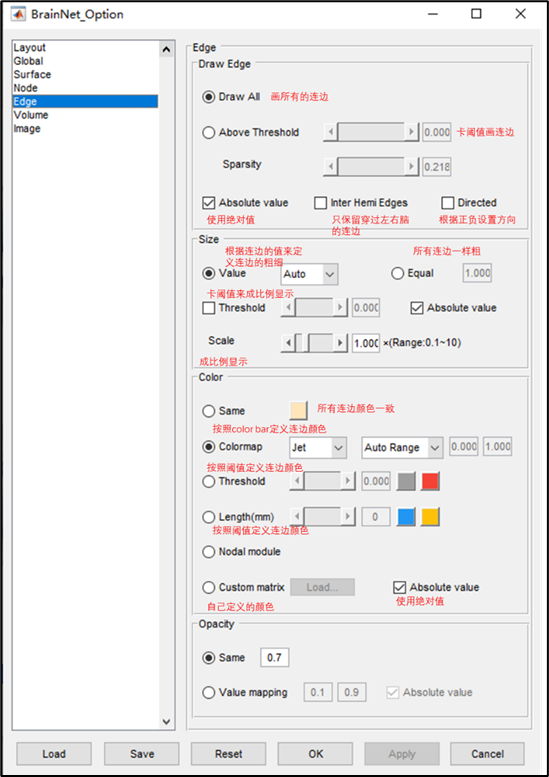

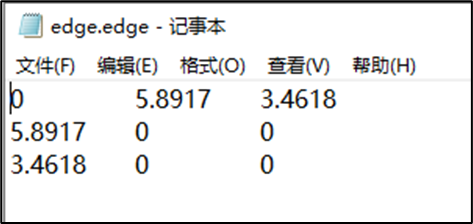

用途：展示脑网络节点之间的连接关系（功能/结构连接），由“球”（节点）和“棍”（连接线）组成，适合用于脑网络可视化。1)Node文件制作：新建一个记事本，格式内容为[x y z 颜色 大小 名称]。一行为一个小球，x y z为小球的坐标，颜色可以用于区分不同的脑区或不同的网络，大小可以用于区分不同的效应量或者体素数量，名称后续可选择性的呈现在球图中。制作好后可将该文档保存为“.node”格式。2)Edge文件制作：新建一个记事本，格式为n*n的矩阵。如ROI的数量为3，需构建3*3的矩阵。矩阵坐标的数值代表两个脑区之间的连接情况，例如，坐标位置 (1, 2) 的数值表示第 1 行脑区与第 2 行脑区的连接情况。如果脑区间有连接，可在坐标位置填入“1”或差异t值；如果两者之间没有连接的结果，可在坐标位置填入“0”；制作好后可将该文档保存为“.edge”格式。3)输入文件：在Surface files中选择底板文件，Data file (node)中选择要呈现的node文件，Data file (edge)中选择要呈现的edge文件。4)底板透明度：在Surface中调节底板透明度，常用数值为0.3。5)Node参数调整：在Node中根据下图参数说明进行调整。6)Edge参数调整：在Edge中根据下图参数说明进行调整。
本期介绍了 BrainNet Viewer 常用的四种脑图类型及其操作流程。根据研究目的选择合适的可视化方式，可以更直观地展示脑影像结果。
